PF Роторная дробилка

Области применения: гидроэлектроэнергетика, железные дороги, высокоскоростные дороги, бетоносмесительные установки, дробление минералов и т.д. .

Применимые материалы: Применяемые материалы: гранит, серый, бетон, уголь, плутоний, кварц, белый мутный кварц, сульфид железа .

15-800 T/HПроизводительность: 250-700mmМаксимальный размер подачи

01Описание продукта

Роторная дробилка, или сокращенно импактор, является двухступенчатой дробильной установкой в производственной линии. Роторная дробилка серии PF - это роторная дробилка последнего поколения, разработанная компанией Hansei на основе передовых отечественных и зарубежных технологий и сочетания их с конкретными условиями добычи в отечественной песчано-гравийной промышленности. Новейшие технологии производства и уникальная структурная конструкция машины, включая беспроводную ключевую муфту и технологию гидравлического открытия рычага, не только снижают эксплуатационные расходы клиента, но и повышают эффективность производственного процесса. Готовый продукт имеет кубическую форму, без прочности и трещин, с отличной формой зерна и способен дробить широкий спектр крупных, средних и мелких материалов (гранит, серый, бетон и т.д.) с размером загружаемого материала до 600 мм и прочностью на сжатие до 350 МПа, с регулируемым размером разгрузки и широким диапазоном спецификаций дробления. К настоящему времени машина широко используется в различных отраслях промышленности, таких как дробление минералов, железнодорожная, автомобильная, энергетическая, цементная, химическая, строительная и другие отрасли.

PF Impact Crusher
PF Impact Crusher
PF Impact Crusher


02 Преимущества Продукта

  • Большое загрузочное отверстие, высокая камера дробленияr.

  • Он может измельчать материалы с высокой твердостью и большим размером частиц, а продукт содержит меньше порошка.

  • Расстояние между ударной плитой и молотом можно легко регулировать.

  • Компактная конструкция, высокая жесткость машины, большой момент инерции ротора .

  • Молот с высокой пластиной, противоударный, противоизносный, с высокой силой удара .

  • Бесключевое соединение для простоты ремонта и обслуживания.

  • Полная функция дробления, высокая производительность, низкий износ деталей машины, высокая комплексная эффективность.

PF Impact Crusher

03Принцип Работы

PF Impact Crusher

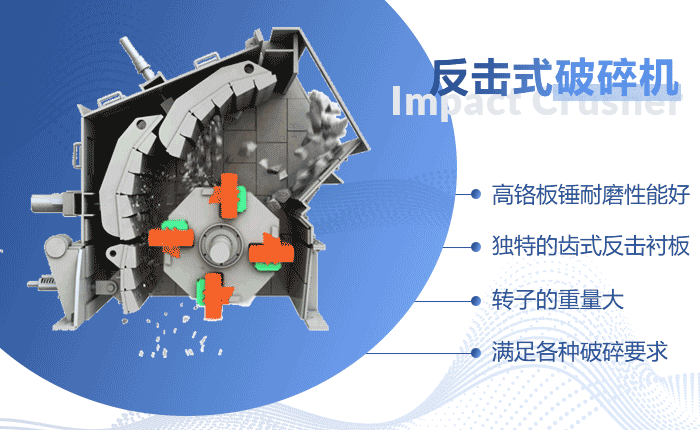

Когда материал попадает в зону ударных пластин, высокоскоростное вращение ударных пластин ротора подвергает подаваемый материал интенсивному удару с высокой скоростью внутри дробильной камеры, тем самым разбивая его. Затем фрагментированный материал с высокой скоростью тангенциально выбрасывается в сторону противоположной ударной пластины на противоположном конце камеры, где он подвергается дальнейшему дроблению. Затем он отскакивает от противоположной ударной пластины обратно в зону ударных пластин для повторного дробления. Материал проходит через первую, вторую и третью ударные камеры в процессе повторного дробления, уменьшаясь в размере на каждом этапе. Во время этого движения вперед-назад частицы также сталкиваются друг с другом. Подвергаясь ударам ударных пластин, ударам противоударных пластин и столкновениям между частицами, материал непрерывно растрескивается, разрыхляется и измельчается. Когда размер частиц становится меньше зазора между третьей противоударной пластиной и ударной пластиной, материал выгружается.

04PF Роторная дробилкаПараметр Продукта

PF Роторная дробилка

Модель

Размер ротора

(mm/inch)

Питатель

(mm/inch)

Максимальный размер подачи(mm/inch)

роизводительность

(t/h)

Мощность двигателя

(кВт)

вес

(T)

Размер

(mm)

PF-1007

Φ1000×700

(Φ40"×28")

400×730

(16"×29")

250(10")

15-60

37-55

9.8

2440×1580×2672

PF-1010

Φ1035×1050

(Φ41"×42")

400×1080

(16"×43")

300(12")

50-90

55-75

12.8

2650×2150×2900

PF-1210

Φ1250×1050

(Φ50"×42")

400×1080

(16"×43")

300(12")

70-130

110-132

17

2800×2150×2900

PF-1214

Φ1250×1400

(Φ50"×56")

400×1430

(16"×57")

300(12")

90-180

132-160

20.8

2850×2400×2900

PF-1315

Φ1320×1500

(Φ52"×60")

860×1520

(34"×60")

350(14")

120-250

180-220

24.8

3100×2800×3160

PF-1318

Φ1320×1500

(Φ52"×72")

880×2000

(35"×80")

350(14")

150-260

220-260

26.8

3100×3210×2613

PF-1320

Φ1320×2000

(Φ52"×80")

900×2030

(36"×81")

500(20")

160-350

260-300

34

3320×3218×2613

PF-1520

Φ1512×2000

(Φ60"×80")

1315×2040

(52"×81")

700(28")

350-450

400-450

44

4138×3422×3649

PF-1620

Φ1612×2000

(Φ64"×80")

1315×2040

(52"×81")

700(28")

400-600

500

47

4236×3572×3735

PF-1820

Φ1800×2000

(Φ72"×80")

1620×2040

(64"×81")

700(28")

550-800

630-710

66

4471×3250×4008

05Область Применения

13585707741*Горячая линия продаж

Онлайн-запрос

Примечание: выше представлены готовые материалы, способные одновременно обрабатывать более 200 видов материалов.
